São os Líquidos Incompressíveis?



Luiz Roberto Terron
(EPUSP -LABIEQ - Lab. de
Informática de Eng. Química)

Introdução

          Em várias situações práticas usuais da Engenharia Química os líquidos são considerados como incompressíveis, ou seja, a pressão não exerce influência no volume por eles ocupado; pode-se aumentar ou diminuir a pressão que a densidade permanecerá constante. Um exemplo dessa consideração é a simplificação que se faz na equação do balanço diferencial de massa para o caso de líquidos. A equação geral do referido balanço é (veja, por exemplo, o cap. 7 de Bennet e Myers, 1978):

(1)

          Quando o líquido é considerado incompressível, tanto para escoamento em regime estacionário ou variável, a relação entre o volume ocupado pelo líquido e a sua massa, ou seja a densidade do líquido é constante e o termo é nulo. Assim, a equação 1 transforma-se em:

(2)

que é bem mais simples de ser resolvida do que a equação (1).

          Mas para ser adotada essa simplificação, deve-se antes verificar se é permitida pelas condições de pressão e temperatura, na qual se encontra o líquido. A seguir, serão feitas algumas considerações sobre os efeitos da pressão na densidade do fluido.

Efeitos da pressão na densidade de líquidos

          Os efeitos da pressão na densidade de líquidos podem ser observados no gráfico da figura 1, onde a densidade reduzida está disposta em função da pressão reduzida para alguns valores de temperatura. Esses dados (Hougen et alii, 1959) são válidos para compostos cujo fator de compressibilidade crítico é 0,27.

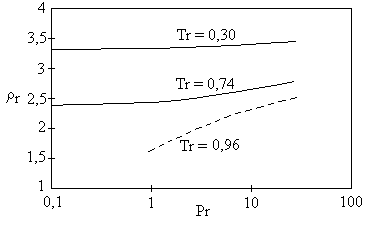

Fig. 1: Densidade reduzida de líquidos em função da
pressão reduzida para várias temperaturas - ZC = 0,27
(Hougen et alii,1959)

          Observando-se o gráfico da figura 1 nota-se que, para a temperatura reduzida mais baixa, Tr = 0,30, os valores da densidade reduzida são praticamente constantes em toda a faixa de pressões reduzidas. Isso não ocorre para os outros casos: quando Tr = 0,74, a faixa de pressões onde a densidade reduzida independe da pressão é bem menor do que no caso anterior. Para Tr = 096, essa faixa não existe.

          Isso quer dizer que, quanto maior a temperatura de um líquido, maior será a influência da pressão na sua compressibilidade, ou seja, com menos propriedade ele poderá ser considerado incompressível. O gráfico da figura 2, que apresenta a derivada da densidade reduzida com relação à pressão reduzida, , em função da pressão reduzida, confirma essas conclusões: a derivada é bem mais significativa quando as temperaturas aumentam.

          Com dados de densidade reduzida em função da pressão e da temperatura reduzidas pode-se estabelecer critérios que permitem estabelecer até que valores de pressão pode-se considerar o líquido como um fluido incompressível para uma dada temperatura reduzida. Tais dados são, normalmente apresentados sob a forma de gráficos e tabelas, encontrados em vários textos sobre Termodinâmica Química (veja por exemplo, Hougen et alii, 1959 e Daubert, 1985). A partir desses dados tem-se, para uma certa temperatura reduzida, uma determinada pressão tal que, acima dela, os líquidos passam a experimentar variações consideráveis na sua densidade reduzida, quando a pressão reduzida aumenta. Na figura 3 tem-se essa pressão limite, Prm, para a faixa de temperaturas reduzidas variando de 0,2 a 0,8. Para tr>0,8 não é recomendada a consideração de incompressibilidade de líquidos em nenhuma pressão. Quando Tr<0,8, pode-se considerar a densidade do líquido como sendo o valor no estado saturado, a Tr, até Pr < Prm.

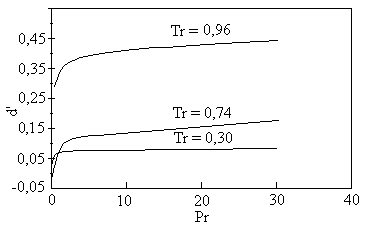

Figura 2: Derivada da densidade reduzida de

líquidos em função da pressão reduzida para

várias temperaturas ZC = 0,27

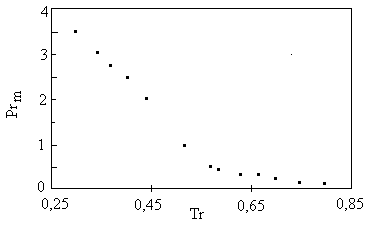

Figura 3: Pressão reduzida limite, Prm, em

função da temperatura reduzida - zc = 0,27

          Os dados da figura 3 podem ser correlacionados, originando a seguinte equação:

(3)

a qual se ajusta bem aos dados originais, como pode ser visto nas informações estatísticas apresentadas na tabelas 1 e 2.

Tabela 1: Análise da regressão polinomial

(equação 3)

Variável dependente: Prm

Padrão T

Parâmetro

Estimado

Erro

Estatística

P

constante

43,0195

53,7801

0,799914

0,4500

Tr

-451,154

551,429

-0,818153

0,4402

Tr2

2040,77

2202,36

0,926632

0,3850

Tr3

-5409,8

4286,32

-1,05214

0,3277

Tr4

4750,82

4069,99

1,16728

0,2813

Tr5

-1908,41

1510,57

-1,26338

0,2469



Tabela 2: Análise da variança (equação 3)

Fonte

Soma dos quadrados

Df

Média

quadrática

F

P

Modelo

18,9102

5

3,76204

83,83

0,0000

Resíduo

0,314152

7

0,0448789



Total (Corr.)

19,1244

12



R2 = 98,3573%

R2 = (ajustado para d.f.) = 0211846

Erro médio absoluto = 0,144765



          Como usar os dados apresentados?

          Tanto os dados da figura 3 quanto a equação (3) podem ser usados para verificar se o líquido pode ser considerado incompressível, frente as condições de pressão e temperatura nas quais ele se encontra. A seguir serão dados dois exemplos de uso da equação (3) para essa verificação.

Exemplo 1

          Tem-se etanol líquido a temperatura ambiente (25C) e 10 atm. Nessas condições, pode-se considerar o etanol como incompressível?

          Em primeiro lugar deve-se coletar dados das constantes críticas do etanol a partir de tabelas de propriedades existentes em livros textos de termodinâmica química (veja citações anteriores) ou em manuais especializados em propriedades das substâncias (veja, por exemplo, o "Appendix A" de Reid et al., 1987, o qual será usado na resolução deste exemplo). As propriedades do etanol (substância 170 na tabela do citado "Appendix A") são as seguintes:

Tc = 513,9 K

Pc = 61,4 bar = 63,0 atm

a seguir calculam-se as propriedades reduzidas:

Tr = T/Tc = (25+273,16)/513,9 = 0,58

Pr = P/Pc = 10/63 = 0,16

          O próximo passo é verificar se a pressão de 10 atm está dentro do limite admissível para a consideração de incompressibilidade. Isto é feito calculando-se o valor de Prm para a temperatura de 25C, ou seja, para Tr = 0,58. Com a equação (3), tem-se que:

Prm.(Tr = 0,58) = 0,32

          Isto significa que, até uma presão reduzida igual a 0,32 (ou seja 210,16 atm) na temperatura reduzida de 0,58 (25C), o etanol poderá ser considerado como incompressível.

          Exemplo 2

          Submetendo-se, agora, o etanol a uma temperatura igual a 150C, pode-se continuar considerando o etanol como incompressível? Para esse caso, a temperatura reduzida é:

Tr = T/Tc = (150+273,16)/513,9 = 0,82

          Com a temperatura reduzida maior do que 0,8, não se pode considerar, de modo algum, o etanol como incompressível.

Conclusões

          Como pode ser visto, somente sob determinadas condições de pressão e temperatura, os líquidos podem ser considerados incompressíveis. Sabe-se (fig. 3) que, para Tr > 0,8, não é possível tal consideração. Quando Tr < 0,8, existe um valor limite da pressão reduzida, Prm, e, para valores dessa pressão inferiores a Prm, é posível a consideração da incompressibilidade. Prm é calculado através da equação (3).

          Quando as condições de pressão e temperatura permitem a consideração de incompressibilidade, o valor da densidade pode ser o da condição de saturação.

          Se não for possível a consideração de incompressibilidade, deve-se recorrer a um modelo que represente a densidade de líquidos subresfriados ou comprimidos, como, por exemplo, a equação de Rackett ou a HBT (cfr. Reid et al., 1987, onde estão apresentados vários modelos para o cálculo e representação da densidade de líquidos, saturados ou comprimidos). Caso o líquido seja uma mistura, pode-se, ainda, utilizar as informações anteriormente descritas desde que a temperatura reduzida seja calculada com uma temperatura pseudo-crítica, calculada segundo modelos apresentados na literatura (Reid...).

Nomenclatura

d’ derivada da densidade reduzida com relação a pressão

reduzida ou

F dimensão força

P pressão - F/L2 (atm, bar, etc)

Pc pressão crítica - F/L2 (atm, bar, etc)

Pr pressão reduzida - adimensional (Pr=P/Pc)

Prm pressão reduzida limite para consideração de incompressibilidade - adimensional

T dimensão temperatura (K)

Tc temperatura crítica (K)

Tr temperatura reduzida - adimensional (Tr=T/Tc))

uk componente da velocidade na direção k (k=x,y,z) - L/

(m/s, cm/s etc.)

vC volume molar crítica - L3/M (cm3/g, cm3/gmol, m3/kg, l/g, etc.)

Zc fator de compressibilidade crítica - adimensional

(Zc = Pc.vC/(RT))

Símbolos matemáticos

derivada parcial da variável com relação à variável y

derivada substantiva da variável x com relação à variável y

Letras gregas

r densidade - M/L3 (g/cm3, gmol/cm3, kg/m3, g/l, etc.)

c densidade crítica - M/L3 (g/cm3, gmol/cm3, kg/m3, g/l, etc.)

r densidade reduzida - (r = /c)

q tempo (s, h,, min)


Bibliografia

Bennett, C. O; Myers, J. E. Fenômenos de transporte - Quantidade de Movimento, Calor e Massa, São Paulo, McGraw-Hill, 1978.

Daubert, T. E. Chemical Engineering Thermodynamics, New York, McGraw-Hill, 1985.

Hougen, O . A ., Watson, K. M., Ragatz, R. A. Chemical Process Principles. Part II Thermodynamics, 2nd edt., New York, Wiley, 1959.

Reid, R. C., Pruusnitz, K. M., Sherwood, T. K. The Properties of Gases and Liquids, 3th edt., New York, McGraw Co., 1977.
